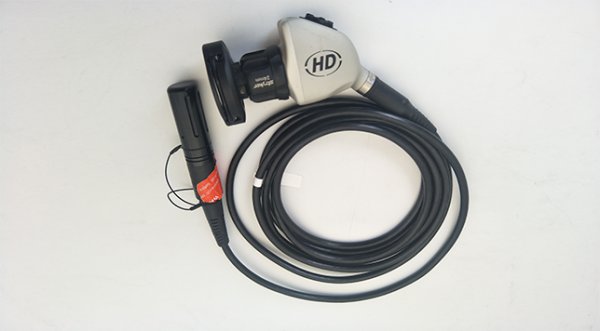

史賽克Stryker 1088i高清攝像頭使用逐行掃描技術生成高質量的數字輸出。憑借其1280 x 1024原始分辨率，它可在關鍵的內窺鏡應用中為外科醫生提供高清視覺輸入。攝像頭具有符合人體工程學的紋理表面，可確保抓握，從而實現安全和卓越的控制。十字形四鍵式鍵盤使外科醫生可以快速訪問和控制相機的不同功能和設置。鍵盤左側的P按鈕可控制最多兩個遠程視頻配件捕獲視頻和靜止圖像。右側的W按鈕控制縮放循環和白平衡功能。縮放周期控制圖像的放大倍數，而白平衡功能可以糾正不同光源之間的輕微色差。頂部和底部的另外兩個按鈕是向上和向下按鈕，用于導航，并且可編程以執行其他功能。

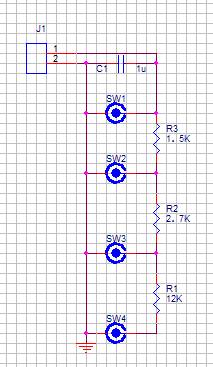

 史賽克STRYKER 1088i HD攝像頭的按鍵雖然只有一根同軸電纜線與主機連接，但卻能實現很多功能，如：白平衡、圖像的放大與縮小、亮度高中低的調節、PR1與PR2的切換等。其原理圖如下圖一所示。

        圖一

    工作原理：按下按鍵時輸出的電壓值，經AD（模數）轉換成數字信號后輸送給單片機進行判斷按鍵的狀態——是哪一個按鍵按下，從而執行相應的指令，達到預定目的。C1吸收按鍵按下瞬間產生的尖峰，防止干擾；R1、R2、R3主要起分壓作用。按下SW1，輸出V1電壓給主機，進行PR1與PR2的轉換；按下SW2，輸出V2電壓給主機，進行圖像縮小或亮度調低；按下SW3，輸出V3電壓給主機，進行白平衡校準；按下SW4，輸出V3電壓給主機，進行圖像放大或亮度調高。

    故障1：剛開機時各按鍵功能正常，十分鐘左右，白平行、圖像放大縮小循環出現，換上另一塊按鍵板和主機，故障也一樣。

    分析與維修：從故障現狀來分析，按鍵輸給主機的電壓在動態變化才會出現這種情況，主機與按鍵盤板都更換過，問題在這根同軸電纜線上。用萬用表檢測這同軸電纜相互間沒有出現短路現象，再仔細看這根電纜線中間還有一塊連接板，打開連接板，看到比較臟，有很多松香在上畫。原來松香在一定的濕度和溫度下會出現電阻現象，剛開機時由于溫度低，松香的阻抗很大，各按鍵功能正常，隨著開機時間加長溫度逐漸升高而使松香的阻抗逐漸降低，產生不同的電壓值而出現不同的白平行、圖像放大縮小等現象。用酒精把松香擦洗干凈，再試機，故障消除。

       總結：在平時維修過程中要注意細節，保持板卡的清潔干凈，特別是焊過的地方一定要把松香之類的東西清除干凈。

附錄:1088操作使用指南（簡版）

1、將每個組件插入電源板。如果你把組件放在史崔克電視塔上，請確保視頻推車上的電源也已打開。（注：如果視頻車插在墻上，電源開關不亮，底部的隔離變壓器電視塔在運輸過程中可能被關閉了。開關位置見右圖）

2、找到stryker 1088高清攝像機盒背面的數碼輸出部分。抓住你的高清數字視頻接口電纜，把它擰進“DVI輸出1”端口。將剛擰入的電纜的另一端放入stryker sdc上的“dvi-in”端口。

超圖像管理系統。（注意：這是從您的史崔克相機控制臺發出的HO信號，使您能夠捕獲和錄制HO視頻）取下第二根高清DVI電纜，將其放入史崔克SDC圖像管理系統的“DVI輸出”端口。曾經的你將電纜擰緊，取下另一端插入史崔克顯示器背面的“DVI輸入”端口。（注意：在繼續執行步驟4之前，請確保所有Ovi電纜都已擰緊）

3、步驟1和2：對裝運中包含的S-video電纜重復步驟2和3。注意：如果在操作過程中發生任何事情，此信號將是您的備用信號）

4、找到stryker 1088高清攝像機控制臺背面的遠程1和2輸出。住手！首先，插上遠程電纜連接到stryker 1088高清攝像機控制臺背面的遠程1。把同一根遙控電纜放進遙控器1

在史崔克SDC高清圖像管理系統的背面輸入。對第二根遠程電纜重復這些步驟，確保其已插入。安全地輸入到stryker 1088高清攝像機控制臺和stryker SDC圖像管理系統上的遠程2個輸入端。（注：這些電纜使外科醫生能夠直接從史崔克1088HO攝像機頭上拍攝照片和錄制視頻。如果您遇到問題

5、從攝像頭拍攝圖像或視頻，確保兩條遠程電纜都已插入遠程1至1和遠程2至2）
